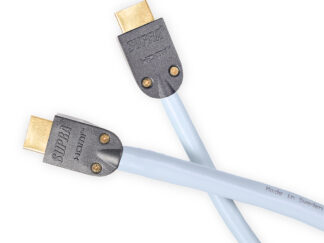

Supra HDMI-HDMI HD A/V Displaykabel
Supra HDMI-höghastighetskabel HD5 och HD5/s med Ethernet och Audio Return
Supra lanserade sin första HDMI-kabel 2004. Redan från början ställde HDMI-standarden och dess kontakt svåra tekniska krav på kontaktdon, kablar och marknaden översvämmades av påstådda High-End-HDMI som så fort exempelvis en projektor skulle kopplas in, helt enkelt inte klarade överföra signalen de 8-10 metrarna redan vid 720P-upplösning. Vi visste redan då hur tuffa krav som egentligen ställdes och sedan dess har Supra levererat HDMI-kablar som håller måttet. Inte minst installationsmarknaden, som exempelvis bygger konferensrum upptill hela konferenshotell, upptäckte hur bra vår kabel var och sammantaget hur otroligt kostnadseffektiv den var. Med vår nya innovativa kontakt med avtagbart kontaktskal, kan den nu dras färdigterminerad i dolda rör – en garanti för bibehållna prestanda.
Supra HDMI HD5 och 5/s (Met-S/B) är troligen marknadens bästa HDMI-kabel. Den erbjuder höghastighets-HDMI med 100 Mbit/s ethernet, ljudåterföring och 4K-upplösning. Den är objektivt testad hos HDMI’s Ackrediterade Testcenter i USA, det prestandacertifikat vi gärna bjuder våra kunder på.
Bandbredden på alla våra HDMI-kablar ligger på 1100MHz, vilket är över 3 gånger kravet för HDMI High Speed (= 340 MHz). Vi noterar att vi är en av få, som faktiskt låtit oss testas oberoende för att bevisa vår överlägsenhet. Vi tror ingen ger samma värde för pengarna!
Det patenterade isärtagbara kontakthuset tillåter en rak eller en böjd kontakt (Met-S eller B) där S står för straight (rak) och B för bent (böjd), samt att kunna dra kabeln med kontaktdel genom VP-rör för dold installation när kontakthuset tagits av. Met-B och nylonfläta (Böjt kontakthus och fläta för att kunna dra kabel med kontaktdelen genom rör) köps som separat tillbehör. Själva kontaktdelen är noggrant lödd av kvalificerad personal, samt ingjuten i en stark plast för att tåla hantering såsom rördragning utan att kontaktens hus är monterat. Det är möjligt att dra kabeln i ett 20 mm vp-rör alternativt en 25 mm vp-slang. Kontakthuset är av metall och ger efter montage 100% täckande skärmning.
OBS! Det är skillnad på olika fabrikat av installationsrör, bland annat hur noggrant de håller måttet. Vi hänvisar till en kvalificerad elfackhandel för rätt val av rör till denna installation. Vi rekommenderar inte på förekommen anledning ingjutning av kabeln i betong. Förlägg ALLTID kabeln i rör/slang vid dold installation!
Magin
Hur du lyckas få igenom en högpresterande HDMI kabel genom ett 20 mm VP-rör alternativt 25 mm VP-slang? Enkelt, med en lösning signerad Supras innovativa No-Nonsens.
- Kommer kabeln kunna dras genom röret som den är?
- Kontakthusets alla delar är lätt isärtagbara
- Kontakthuset består av endast dessa delar
- Den lödda kontaktdelen är ingjuten för att tåla hantering
- Nylonfläta dras över kontaktdelen samt säkras med lite eltejp
- Fäst flätans andra ände fästs i dragfjädern
- Tolerans mellan kontaktdel och VP-rör med specenligt innermått
- Kabeln gick utan problem igenom röret även vid 90-graders vinkel
- Återmonterat kontakthus och redo att ansluta
SUPRA HDMI HD5 och HD5/s kundfördelar
- Överför dagens format utan minsta problem
- Framtidssäker – klarar redan morgondagens kända krav med 4K
- Robust – tål hanteringen vid exv rördragning
- Upptill 0,26 mm2 – Minsta möjliga förluster
- Trippelskärmad – Klarar långa installationslängder utan signalförsämring
- Tillverkad i Sverige enligt trestegs kvalitetssäkring – Oöverträffad kvalitet och pålitlighet
Högupplöst bild och ljud
Vi möter ofta frågor och ibland skepsis kring HDMI’ns kvalitet. “Spelar det någon roll egentligen? Det är ju bara en dataström.” Ja, helt rätt, det är bara en dataström. Och, ja, det spelar roll. Ibland stor roll. Vi kan lätt konstatera att de flesta märker om kabeln inte ens kan synka och ge bild. Det är ett påtagligt bevis på otillräckliga prestanda. HiFi-entusiasten har länge vetat att en digitalkabel mellan sin CD och DAC, kan vara skillnad som natt och dag för ljudet och troligen handlar det om att den kunskapen fått mogna under flera år, till skillnad från den relativt nya platt-TV-konsumenten som abrupt fick gå från mångårig Scart-användning till ett helt nytt system.
För de flesta som var lite noga med bilden hos sin större tjock-TV, visste sedan länge att det var skillnad på Scart-kablarna och det spelar såklart roll även för HDMI. Precis som en analog signal, kan den digitala bli korrupt. I varje krets som hanterar alla signaler i en HDMI, ingår buffertsteg och felkorrigering samt system för om bitpaketet är så korrupt att den måste begäras om på nytt. Allt detta tar tid, bilden kan ju inte frysa och hacka, vilket innebär att mottagaren extrapolerar den bästa möjliga bild/ljud med den information den fått. Det kan innebära att gråskalan eller trycket i färgerna inte är de bästa TV’n eller projektorn förmår samt ett grynigt brus som förstör de där rakbladsskarpa konturlinjerna eller hörbara knäppar/brus i ljudet. Med Supras kablar, certifierade av oberoende testinstitut, kan du vara säker på att din fina anläggning alltid får bästa förutsättningar att nå sin topprestanda.
Finns i längderna:
HDMI-HDMI HD A/V 0.5M 470:- st
HDMI-HDMI HD A/V 1M 490:- st
HDMI-HDMI HD A/V 1.5M 530:- st
HDMI-HDMI HD A/V 2M 560:- st
HDMI-HDMI HD A/V 3M 625:- st
HDMI-HDMI HD A/V 4M 735:- st
HDMI-HDMI HD A/V 5M 855:- st
HDMI-HDMI HD A/V 6M 975:- st
HDMI-HDMI HD A/V 8M 1180:- st
HDMI-HDMI HD A/V 10M 1385:- st
HDMI-HDMI HD A/V 12M 1560:- st
HDMI-HDMI HD A/V 15M 1905:- st
HDMI-HDMI HD A/V 20M 2360:- st
HDMI-HDMI HD A/V 25M 2895:- st
HDMI-HDMI HD A/V 30M 3405:- st
Technical Info
| HDMI Features Support | HD5/Slim | HD5 <10m | HD5 <15m | HD5 <30m |
| Length: | 1-5m | 6-10m | 12-15m | 20-30m |
| sRBG | Yes | YES | YES | YES |
| yCbCr or YpbPr @4:2:2/4:4:4 | YES | YES | YES | YES |
| blu-ray disc and audio full resolution | YES | YES | YES | YES |
| CEC | YES | YES | YES | YES |
| Deep color | YES | YES | YES | YES |
| xvYCC | YES | YES | YES | YES |
| Auto lip-sync | YES | YES | YES | YES |
| Dolby True HD capable | YES | YES | YES | YES |
| DTS-HD Master Audio cable | YES | YES | YES | YES |
| Updated listing of CEC commands | YES | YES | YES | YES |
| Ethernet channel (HEC) | YES | YES | YES | YES |
| Audio return channel (ARC) | YES | YES | YES | YES |
| 720 p | YES | YES | YES | YES |
| 1920 x 1080p @ 30 Hz | YES | YES | YES | YES |
| 1920 x 1080p @ 60 Hz | YES | YES | YES | NO |
| 3840 x 2160 @ 24/25/30 Hz | YES | YES | YES | NO |
| 4096 x 2160 @ 24 Hz | YES | YES | YES | NO |
| 4k @ 30 Hz | YES | YES | YES | NO |
| 4k @ 60 Hz | YES | YES | NO | NO |
| 4k 4:2:0 | YES | YES | NO | NO |
| 4k 4:4:4 | YES | up to 6m | NO | NO |
| Bandwidth: | 18 Gbit/s | 18 Gbit/s | 18 Gbit/s | 18 Gbit/s |
Mekanisk data och prestanda
| Standard | HDMI 2.0, High speed, 100 Mbit/s ethernet och ljudreturkanal | |
| Kontaktkonfiguration | Single-Link | |
| Kontakter | HDMI – HDMI | |
| Kabelriktning | Dubbelriktad | |
| Inkluderade HDMI-kontakter | 2 styck raka Met-S (S = straight = rak) | |
| Kontakthus som tillbehör | Böjda Met-B (B = bent = böjd) | |
| Användningsområden | Blu-Ray, DVD, TV, Projektor, Datorskärm, med flera applikationer | |
| Lödtenn | Almit SR-34 Super | |
| Kabelavlastning | Intern plastingjuting innanför kontakthuset | |
| Kabel (längdintervall) | SUPRA HD5/s (0,5 – 5 meter) och HD5 (6-30 meter) | |
| Ledararea, digitala par, 0,5 – 5 meter | 5 x TMDS, 0,128 | mm2 |
| Ledararea, digitala par, 6 – 30 meter | 5 x TMDS 0,26 | mm2 |
| Ledarmaterial | solid, entrådig, syrefri koppar | |
| Isolation | Skummad (jäst) PE (lågkapacitiv polyetylen) | |
| Inre skärm | Aluminiserad PET, 100% täckning | |
| Kommunikationsledare, 0,5 – 5 meter | 5 stycken med ledararea 0,08, PE-isolerade | mm2 |
| Kommunikationsledare, 6 – 30 meter | 5 stycken med ledararea 0,13, PE-isolerade | mm2 |
| Yttre skärm | Aluminiserad PET, 100% täckning | |
| Mantel | Värme och åldringsbeständig PVC | |
| Flamsäker | Nej, se FRHF Version | |
| Yttermått HDMI HD5/s | 7 | mm |
| Yttermått HDMI HD5 | 9.5 | mm |
Elektriska prestanda 0,5 – 5 meter kabel
| Resistans | – | Ohm/km |
| Capacitance: | – | pF/m |
| Karakteristisk impedans | 100 | Ohm |
| Hastighetsfaktor | 0,8 | x C (ljushastigheten) |
Elektriska prestanda 6 – 30 meter kabel
| Resistance: | 82 | Ohm/km |
| Capacitance: | 42 | pF/m |
| Karakterisk impedans | 100 | Ohm |
| Hastighetsfaktor | 0,8 | x C (ljushastigheten) |
