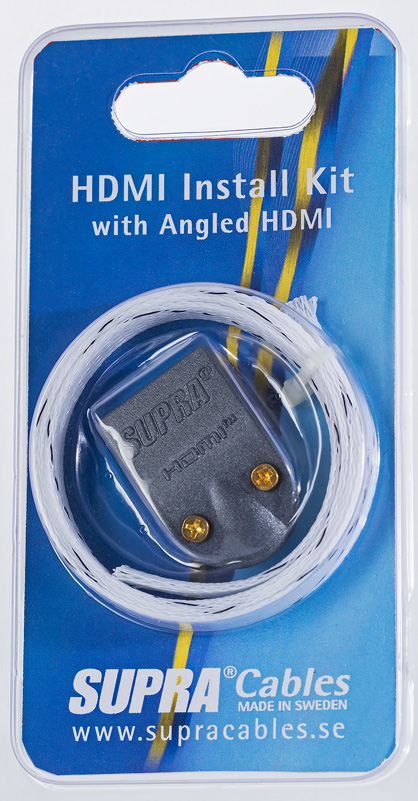

HDMI installationssats för rörförläggning Supra MET-B/Nylonfläta
Vilklad HDMI-kontakt för lägre böjpåkänning p g a kabelvikten och förenklad koppling av väggmonterad TV, DVD/Bluray, receiver, etc. Kontakthuset finns också i en rak version; Supra MET-S. Kontakthuset är avtagbart från kabeln så att endast kabeln och kontaktkroppen med kontaktblecken sitter kvar. Kontaktkroppen är lödd ihop med ledarna och sedan ingjuten så att kopplingen, sammanfogningen och dragavlastningen är mycket stark. Detta tillsammans med att maximala bredden understiger 20 mm gör kabeln möjlig att förlägga i de flesta vp-rör i handeln. Vp-rör < 20 mm eller vp-slang < 25 mm. Kontakthuset är i två delar, hålls ihop med guldpläterade skruvar och skapar en skärmning med 100% täckningsgrad. Väl kabeln är förlagd väljer man det kontakthus som bäst passar anslutningen av utrustningen.

Supra-tricket
Hur du förlägger en kabel med för stor kontakt i ett vp-rör eller vp-slang

1. Får kontakten plats i röret?
2a. Kontakthuset är enkelt demonterbart
2b. Kontakthusets delar
2c. Den lödda kontaktdelen är ingjuten
3. Man trär flätan över kontakthuset och säkrar med eltejp på kabeln
4. Bilden visar passningen mellan ett std 20 mm vp-rör och kontaktkroppen
5. Säkra flätan med knut till dragfjädern, den går lätt genom t o m en 90° krök
6. Väl igenom monteras valfritt kontakthus och kabeln är redo att kopplas
