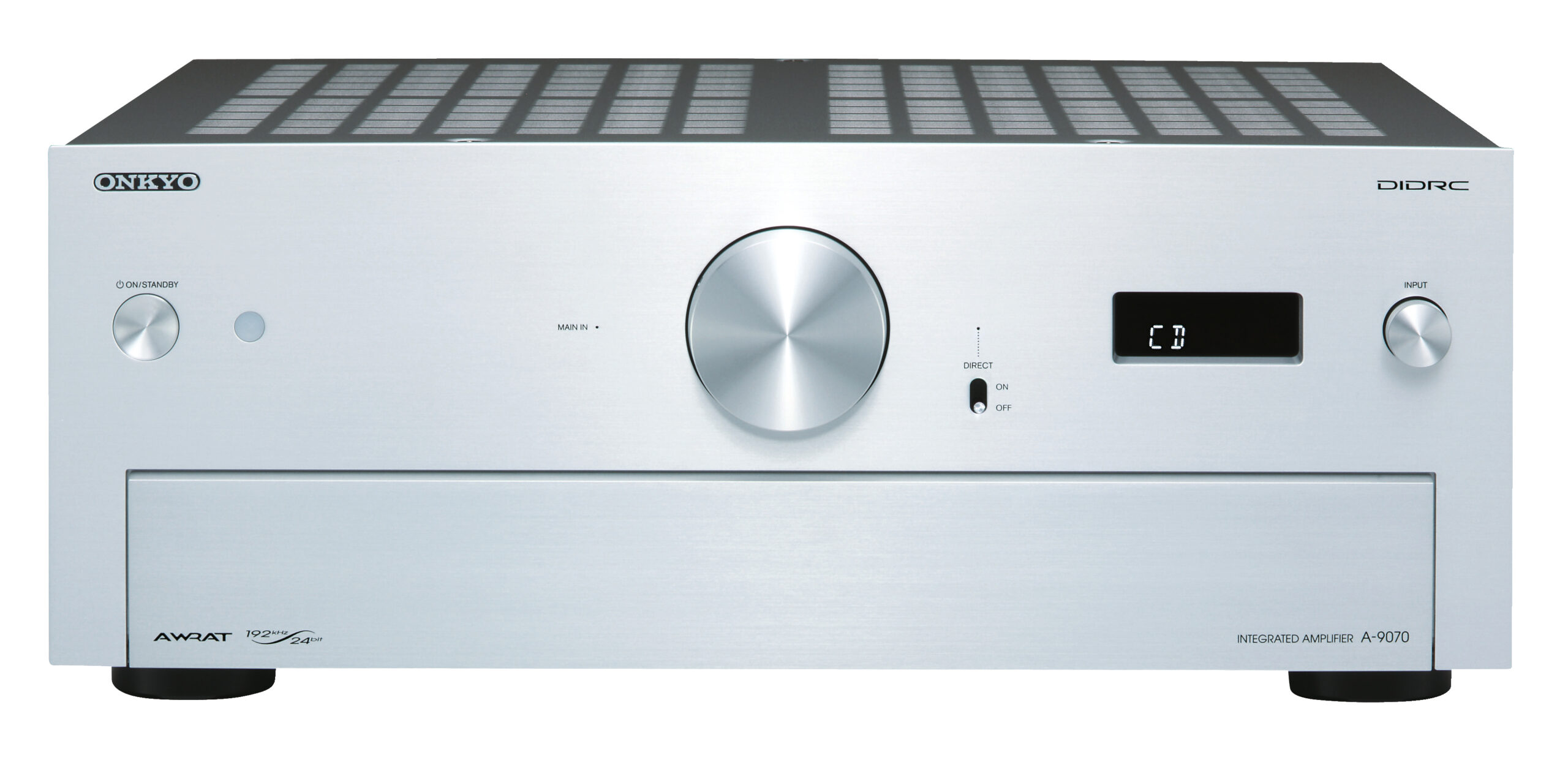

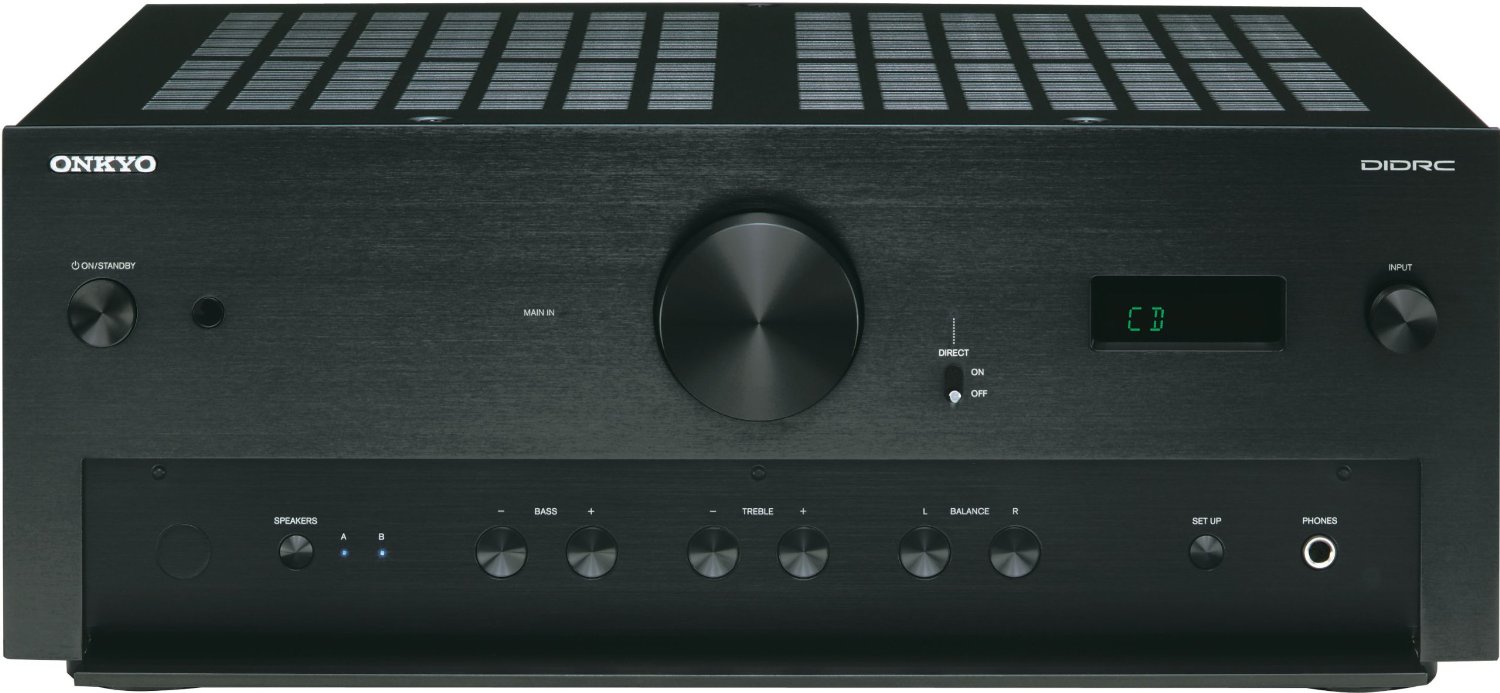

Onkyo A-9070 är ett riktigt kraftmonster i klassiskt utförande. Det är en gedigen konstruktion, med dämpande kuddar som omsluter kretsarna från alla håll. Nu har Onkyo på allvar tagit upp kampen mot distortionen!

– AWRAT
– Separata Wolfson® DACs
per kanal (192 kHz/24-Bit)
– Vibrationsdämpade
kretsar

AWRAT
Onkyo A-9070 bygger på ett helhetstänkande, närmare bestämt Advanced Wide Range Amplifier Technology (AWRAT). Man tar upp en rad fördelar, som motverkar distortion. Till att börja med är de slutna kretsarna individuellt kopplade till strömförsörjningen. Detta bidrar också till att dämpa oljud från kretsarna själva. Dessutom har man utvecklat fullkomligt symmetriska transformatorer för vänster- och höger kanal. Signalvägarna är alltså lika långa och stereoåtergivningen inte mindre än perfekt.

Dubbla Wolfson® DACs
Dessa är i grunden singelkonstruerade. Skillnaden som uppstår med dubbla chip är att man förvaltar konverteringen från digitalt ljud på ett jämnare sätt.

Push-Pull-konstruktion
Parallel Push-Pull innebär att en transistor driver den positiva halvan av ljudvågen och en annan driver den negativa. Detta är ett högeffektivt sätt för förstärkaren att gå runt. Boven i dramat är återigen risken för distortion. Detta har man förebyggt med en teknik kallad Three-Stage Inverted Darlington Circuitry. I grunden innebär det extra stabilitet och i slutändan bjuds vi en ren och konsistent signal till högtalarna.

Specifikationer.
Power Output 140 W/Ch (4 Ω, 20 Hz–20 kHz, 0.05%,
2 channels driven, IEC)
75 W/Ch (8 Ω, 20 Hz–20 kHz, 0.05%,
2 channels driven, IEC)
Dynamic Power 450 W (1 Ω), 310 W (2 Ω), 230 W (3 Ω),
180 W (4 Ω), 100 W (8 Ω)
THD+N (Total Harmonic Distortion + Noise)
0.006% (Half power)
0.03% (1 kHz, 1 W Output)
0.008% (20 Hz–20 kHz, Half power)
0.03% (20 Hz–20 kHz, 1 W Output)
Damping Factor 130 (1 kHz, 8 Ω)
Input Sensitivity and Impedance
150 mV/47 kΩ (Line)
2.25 mV/47 kΩ (Phono MM)
0.18 mV/100 Ω (Phono MC)
Rated RCA Output Level and Impedance
1 V/300 Ω (Pre out)
Maximum RCA Output Level and Impedance
5 V/300 Ω (Pre out)
Phono Overload 70 mV (MM, 1 kHz, 0.5%)
5.2 mV (MC, 1 kHz, 0.5%)
Frequency Response 10 Hz–100 kHz/+0 dB, -1 dB (1 W, Line)
1 Hz−250 kHz/+0 dB, -3 dB (1 W, 8 Ω)
Tone Control ±10 dB, 80 Hz (Bass)
±10 dB, 10 kHz (Treble)
Signal-to-Noise Ratio 107 dB (Line, IHF-A)
60 dB (Phono MM, IHF-A)
70 dB (Phono MC, IHF-A)
Speaker Impedance 4 Ω–16 Ω (A or B), 8 Ω–16 Ω (A + B)
General
Power Supply AC 230 V~, 50 Hz
Power Consumption 290 W
Standby Power Consumption
0.2 W
Dimensions (W x H x D) 435 x 174.5 x 431 mm
Weight 18.1 kg
CARTON
Dimensions (W x H x D) 627 x 320 x 534 mm
Weight 22.0 kg
Supplied Accessories
• Instruction manual • AC power cord • Remote controller
• AAA (R03) batteries x 2.
